高频X射线深伤机 DIYE-160GD/225GD/300GD/300GP
产品详情
技术参数
| 型号 | DIYE-160GD | DIYE-225GD | DIYE-300GD | DIYE-300GP |

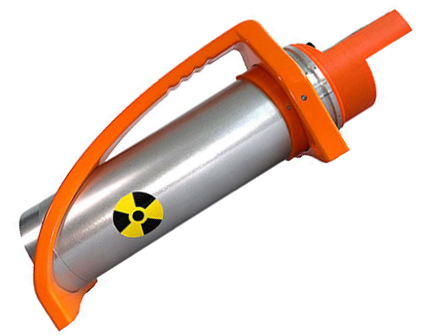

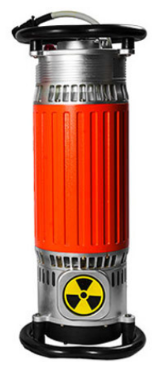

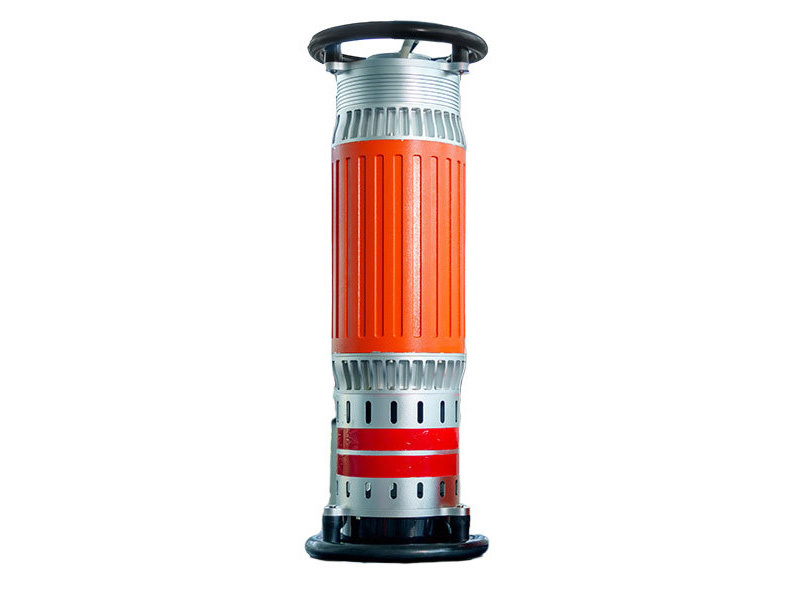

| 照片 |  |
 |
|
 |
| X射线管 | 金属陶瓷管 | 金属陶瓷管 | 金属陶瓷管（进口） | 金属陶瓷管 |
| X射线管供电方式 | 恒电压 | 恒电压 | 恒电压 | 恒电压 |
| X射线管电压调节范围 | 40-160KV | 50-225kV | 50-300kV | 50-300kV |
| 管电压调节步长 | 1kV/step | 1kV/step | 1kV/step | 1kV/step |
| X射线管最大功率 | 500W | 750W | 900W | 600W |
| X射线管电流 | 0.1-0.5mA | 0.5-3mA | 0.5-3mA | 0.5-2mA |
| 管电流调节步长 | 0.1mA/step | 0.1mA/step | 0.1mA/step | 0.1mA/step |
| 曝光时间设定最大值 | 30min | 30min | 30min | 25min |
| 连续曝光时间（35℃） | 30min | 30min | 30min | / |
| 曝光数据记录 | 100组 | 100组 | 100组 | / |
| 延时开高压调节范围 | 59分59秒 | 59分59秒 | 59分59秒 | 0-99秒 |
| 工作频率 | 100kHz | 100kHz | 100kHz | 100kHz |
| 焦点尺寸 | 0.8*0.8mm | Acc.EN12543 d=2.5mm Acc.EN12543 d=1.0mm（可选） |
Acc.EN12543 d=3.0mm | Acc.EN12543 0.5×5.5mm |
| 穿透厚度 | 32mm（A3钢，焦距600mm） | 45mm（A3钢，焦距600mm） | 65mm（A3钢，焦距600mm） | 55mm（A3钢，焦距700mm，D7胶片,底片黑度≥2.0，25分钟） |
| 暂载率 | / | / | / | 100% （在周围环境温度为 20℃，最大功率条件下） |
| 辐射角度 | 45° | 45° | 45° | 38°x 360° |
| 管头尺寸 | Φ124mm*513mm | Φ295mm*702mm（含端环） Φ215mm*597mm（不含端环） |
Φ295mm*750mm（含端环） Φ215mm*645mm（不含端环） |
高度：791*320mm（含端环） |
| 管头重量 | 总重量含(电池）10.3kg | 23kg | 26kg | 30.5kg |
| 连接电缆 | 20M | 20M | 20M | 25M |
| 电源电缆 | 10M | 10M | 10M | 10M |
| 控制器尺寸 | 350mm*330mm*170mm | 350mm*330mm*170mm | 350mm*330mm*170mm | 433mm*153mm*369mm |
| 控制器重量 | 总重量含(电池）10.3kg | 10kg | 10kg | 11.3kg |
| 输入电源 | 200-250VAC，47-400Hz | 200-250VAC，47-400Hz | 200-250VAC，47-400Hz | 200-250VAC，47-400Hz |
| 阳极冷却方式 | / | / | / | 强制风冷 |
| 工作温度范围 | －20℃～＋50℃ | －20℃～＋50℃ | －20℃～＋50℃ | －20℃～＋50℃ |
| 配置清单 | X射线发生器 1台 控制器 1台 高压连接电缆 1根 电源电缆 1根 报警灯 1根 地线 1根 保险丝2A/20A 各5个 设备运输箱 1个 支持手机远程遥控 （选配） 支持GPS定位（选配） |
X射线发生器 1台 控制器 1台 高压连接电缆 1根 电源电缆 1根 报警灯 1根 地线 1根 保险丝2A/20A 各5个 设备运输箱 1个 支持手机远程遥控 （选配） 支持GPS定位（选配） |
X射线发生器 1台 控制器 1台 高压连接电缆 1根 电源电缆 1根 报警灯 1根 地线 1根 保险丝2A/20A 各5个 设备运输箱 1个 支持手机远程遥控 （选配） 支持GPS定位（选配） |
X射线发生器 1台 控制器 1台 高压连接电缆 1根 电源电缆 1根 报警灯 1根 地线 1根 保险丝20A/2A/10A 各5个 电缆包 1个 铝合金专用包装箱 1个 |
视频介绍

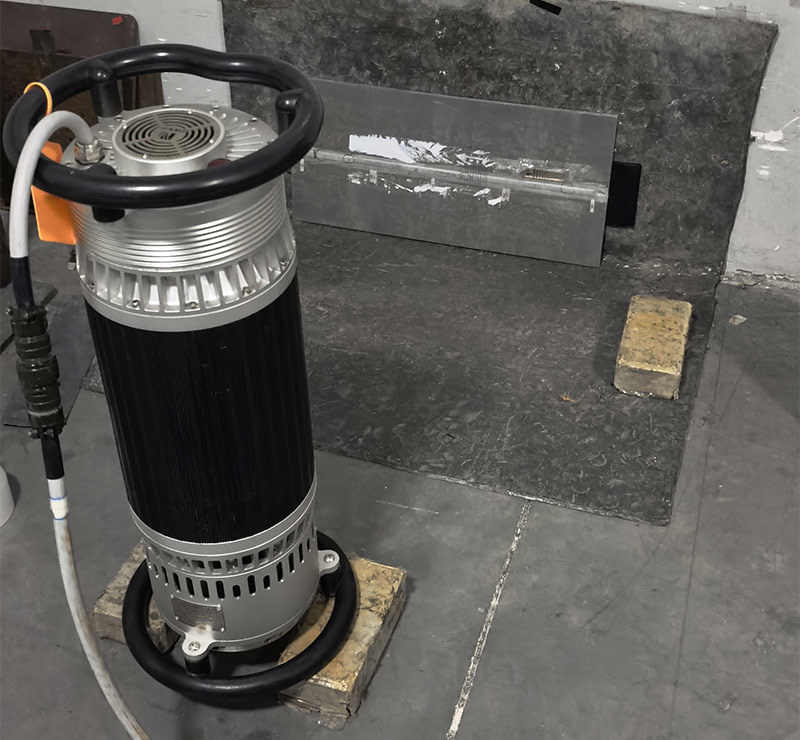

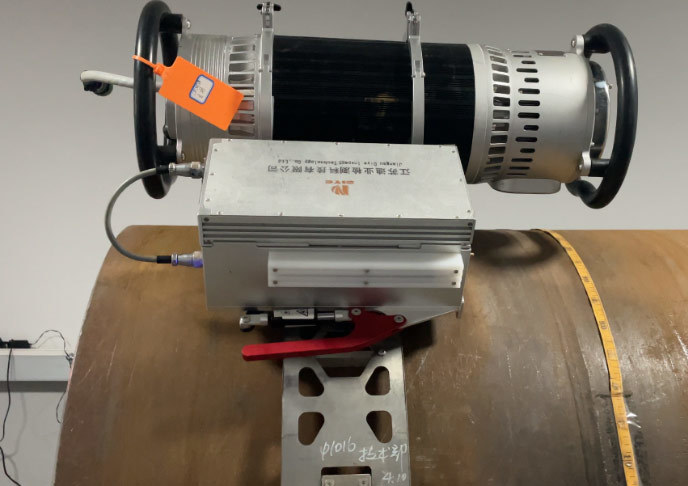

现场应用
