锅炉管排检测
产品详情
系统组成
● X射线机系统
● 数字成像系统
● 图像采集及处理系统
● 电气控制系统
● 机械传动系统
● 射线防护系统及环境监视系统等构成。

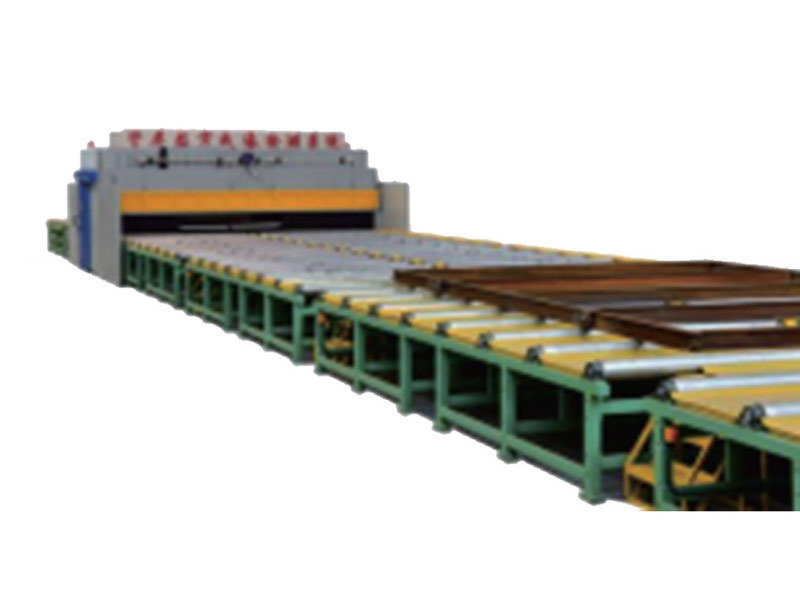

系统机械部分包括防护铅房、管屏检测上下料流水线等。防护铅房内包括射线源移动机构和成像板移动机构。射线源可垂直升降调整，焦距 550~1000mm 连续可调，并具有摆角±30º、转角±30º 范围内任意选择透照角度和次数，操作控制灵活且摆角和转角各自动作不相互制约干扰。成像板水平方向可以旋转±30º 。成像板垂直方向控制升降，在管屏移动时落下、在管屏进入铅房检测位置后升起。
电气控制采用上位机和运动控制器通过以太网通讯连接组成控制架构。控制功能通过上位机计算机实现参数设置、监视等人机操作; 运动控制器及继电部分的元件完成扫描过程的控制与驱动、实时位置测量等。
通过人性化的上位机界面，可以监控伺服轴当前位置;监测检测室内限位遮挡情况;具有数据库功能，编写并存储数据库后，下次启用设备可以直接调取数据库，减少的操作时间，提高效率;集成射线机控制单元，可以直观、便捷的控制射线机。
技术参数 ：
锅炉焊管
主要用于焊缝及母材的无损探伤，通过X 射线穿透管壁后形成高分辨率数字化图像，实时检 测焊管内部的裂纹、气孔、夹渣、未焊透等缺陷，以及钢管壁厚均匀性。系统可根据锅炉用 管的承压标准(如 ASME、GB 等)设置参数，其优势在于高速成像、缺陷精准定位及实时 数据反馈，可自动判别缺陷等级并标记，确保焊管质量符合锅炉安全规范，同时提升检测效 率，减少人工干预，满足压力容器制造的严苛要求。
